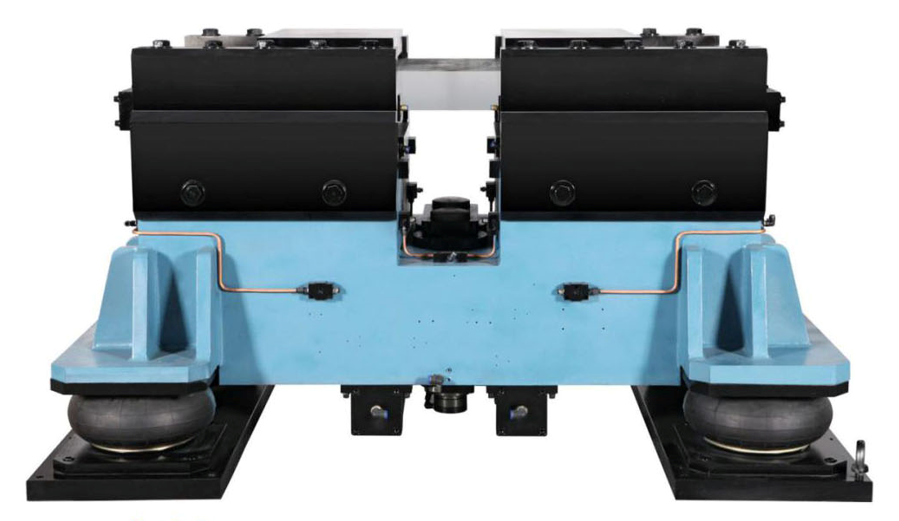

VSRS系列氣動垂直沖擊響應譜試驗機，是利用沖擊氣缸在垂直方向推動沖擊錘撞擊諧振板，產生高能量沖擊的響應譜試驗機。主要用于測量和確定航天、航空、武器裝備、電工電子產品的抗沖擊性能，并評估沖擊環境下產品的可靠性和結構的完好性，能更真實有效地反應沖擊對試件的損傷情況。具有沖擊能量大、可靠性高、性能穩定、在試件上的能量衰減小、重復性好、操作簡單、安全環保等特點。
沖擊能量大
可靠性高
垂直沖擊響應譜優點
|
技術型號 |
VSRS600 |
VSRS800 |
VSRS1000 |
VSRS1200 |
|
|
臺面尺寸(寬mm × 長mm) |
600× 1400 |
800× 1600 |
1000× 1800 |
1200× 2000 |
|
|
最大負載 2 (kg) |
100 |
200 |
300 |
400 |
|
|
最大加速度 （空載) (g) |
15000 |
12000 |
10000 |
8000 |
|
|
頻率響應范圍4 (Hz) |
50-5000 (10-10000Hz) |
||||
|
拐點頻率(Hz) |
500~2000 |
||||
|
上升段斜率 (dB/oct) |
6-9 |
||||
|
控制容差 |
fn≤3KHz ±6dB, fn>3KHz +9/-6dB |
||||
|
有效波形最大持續時間 (ms) |
≤20 |
||||
|
臺體尺寸和重量 |
|||||
|
設備重量 (kg) |
8500 |
11500 |
15000 |
18000 |
|
|
外形尺寸 L×D×H (mm) |
3050 ×1540 ×1240 |
3250 ×1800 ×1260 |
3450 ×2000 ×1280 |
3650 ×2200 ×1300 |
|
|
使用環境 |
|||||
|
氣壓 (kg/cm2) |
7-8 |
||||
|
所需氣壓 (m3/minute) |
1.6 |
||||
|
使用功率(kVA) |
臺體 |
2 |
|||
|
空壓機 |
11 |
||||
|
溫度范圍 |
0℃-40℃ |
||||
|
濕度范圍 |
≤90% (25℃) non-condensing |
||||
|
配ASK01沖擊控制儀和MIS04沖擊響應譜測量?jī)x |
|||||
|
ASK01 + MIS04 |
沖擊響應譜試驗控制和測量功能并打印試驗報告 |
||||
|
滿足標準 |
|||||
|
GJB150.18A-2009,GJB150.27-2009, MIL-STD-810F |
|||||
